INSPECTIONS PAR INFRAROUGE DES INSTALLATIONS DE PRODUCTION D'ÉLECTRICITÉ
Imagerie thermique - Postes électriques
Un problème électrique au sein d’une sous-station peut entraîner une coupure de courant pour des centaines, voire des milliers de foyers et d’entreprises. Du point de vue du thermographe, les composants d’un poste de couplage, d’une sous-station de distribution ou d’un poste de commutation sont relativement simples : le courant électrique, provenant du générateur, est divisé en trois phases tout au long de son parcours, depuis son entrée jusqu’à sa sortie de la sous-station. À ce stade du trajet entre la centrale électrique et le consommateur, la charge en ampères de chaque phase devrait être pratiquement identique ; ainsi, tout échauffement détecté par la caméra thermique par rapport au flux normal d’électricité sur une phase devrait présenter une lecture de température similaire sur les deux autres phases. Par conséquent, une lecture de température incohérente, lors de la comparaison des trois phases, pourrait indiquer un raccordement desserré ou un point de contact corrodé sur un commutateur qui s’échauffe (présentant une augmentation de température).
Anomalies ou problèmes possibles – Postes de commutation

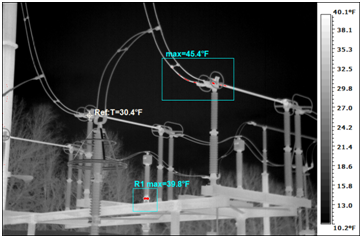

Lors de l’inspection d’une sous-station, le thermographe doit examiner tous les raccordements boulonnés où les câbles se connectent aux disjoncteurs, aux barres omnibus ou aux isolateurs. Il doit également inspecter les raccords à mâchoires et à charnières sur les sectionneurs, les commutateurs et les raccords à coupure dans l’air, y compris les fils de raccordement et les lignes de dérivation reliant les câbles aux barres omnibus.

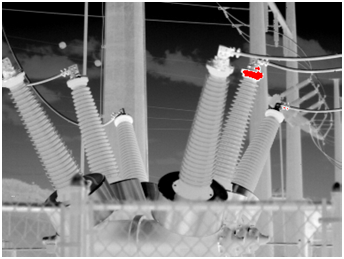

Il convient également d’examiner les traversées afin de détecter un éventuel échauffement interne des composants remplis d’huile, comme sur le disjoncteur illustré ci-dessous. L’utilisation de la fonction Isotherm permet à la caméra infrarouge de mettre en évidence le problème en rouge.
Imagerie thermique – Transformateurs
Les transformateurs constituent un élément clé du processus de production d’électricité, puisqu’ils augmentent ou diminuent la tension du courant électrique. Un thermographe infrarouge peut surveiller plusieurs composants clés, notamment les conduits de bus isolés, le boîtier du transformateur à huile lui-même, les ventilateurs de refroidissement et les ailettes de refroidissement.
Lors de la prise d’images infrarouges de transformateurs, soyez attentif aux niveaux d’huile insuffisants. Un faible niveau d’huile dans les transformateurs entraîne un manque de circulation d’huile à travers les ailettes de refroidissement, ce qui peut provoquer une surchauffe au sein du transformateur et, pire encore, entraîner d’éventuels défauts internes au niveau des liaisons à l’intérieur des transformateurs. Des défaillances, telles que le grippage des moteurs des ventilateurs de refroidissement, peuvent également entraîner une surchauffe des transformateurs à huile.
Fourni par Thomas Kremser
www.AltheusIR.com
